WANGKONG 数据采集监控中心管理平台


经过多年在数据采集监控领域的技术沉淀,并充分整合利用了最新的软件技术发展成果,广州网控于2021推出新一代高性能的数据采集监控(SCADA)中心平台软件GNC-V7。新的系统不仅可运行于Windows平台,也支持Linux,可以运行在各大国产信创操作系统平台上。

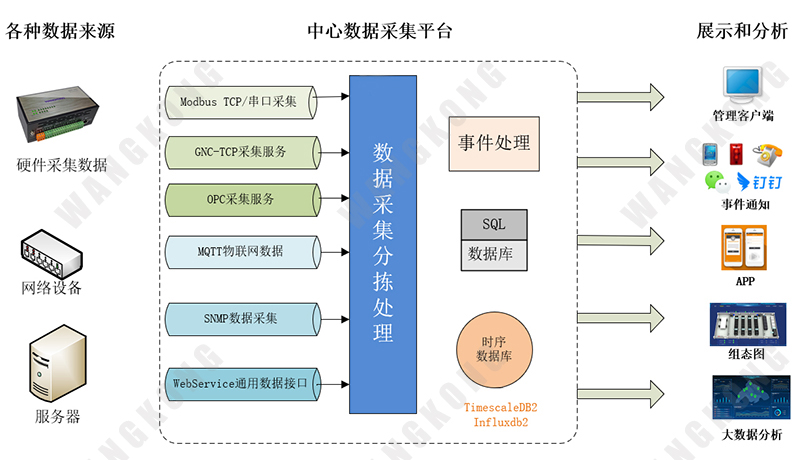

中心平台分成2个部分,后台数据采集系统和数据展示系统(下图):

系统特点

作为核心的后台数据采集系统具有下列特点:

1)高性能

使用了新体系、新架构,充分利用内存数据库的性能优势,实现大数据量的数据采集、分拣、告警处理,即使单台服务器也可轻松达到每秒十万条(开关量,模拟量等)数据的处理能力,可以轻松支撑百万数据点的采集监控系统。而且利用集群技术可以根据数据量处理的需要,平滑扩展处理能力。强大的处理能力使得系统可以广泛应用到大数据量的物联网、环保、安监、工业控制等大数据量的应用场合。

2)高效率,可控制的系统

配合GNC系列网络监控主机和物联网控制器,构成软硬件一体优化的数据采集控制(SCADA)系统,减少无效数据的传输,更有效、即时的处理变化数据。

3)高安全性

与新的GNC N/M系列硬件一起全面支持SSL(TLS)通信,确保在互联网上实现高安全性的系统,通过数字证书防止中间人仿冒等各种攻击。专用系统上也可以通过自行签发的数字证书构建私有安全的系统。

4)高可用

系统支持集群架构,可以通过堆叠服务器的方式扩展处理容量,以及提供服务器损坏的容错能力。(下图redis集群,数据库集群,负载均衡,功能服务器)

5)开放性

遵循行业标准,采用标准的通信接口和统一的开放协议,方便集成对接。系统支持标准的SQL数据库,可以让二次开发集成方便的获取被监控设备的状态。系统采集存储的海量时序数据存储在开源的TimeScaleDB2/InfluxDB2时序数据库里面,可以通过标准SQL访问(TimeScaleDB2)或者开源API(InfluxDB2)方便的进行大数据分析,便于在我们的数据采集系统基础上扩展各种数据分析功能。

6)可定制开发

可以通过编写数据联动脚本的方式,进行定制逻辑控制的开发,实现中心端的二次开发,实现现场需要的联动控制、告警等功能。也可以通过编写定时执行的脚本功能,实现各种定制性功能。

7)可扩展性

现在已经支持以下数据采集接口:

A) GNC系列设备

B) 物联网MQTT协议的数据采集。

C) SNMP协议数据采集

后续还将陆续扩展支持Modbus TCP,Modbus串口等主流硬件设备接口的采集服务,以及WebService接口服务,使得中心采集平台适合各种体系的数据融合采集。

8)国产信创

支持运行在统信UOS,银河麒麟,红旗等国产操作系统上,支持国产达梦数据库,使得系统可以运行在国内安全要求级别高的场合。

中心平台运行环境

操作系统:64位 Window;64位 Linux

数据库:PostgreSQL;MySQL;Microsoft SQL Server;Oracle;Firebird;达梦数据库

管理控制台(客户端)

目前仅运行在windows平台,与中心平台软件交互,方便管理人员进行管理。当服务器产生报警后在控制台显示出来,并且具有各种查询功能。

消息全通道覆盖:告警消息推送覆盖 App、微信公众号、钉钉、短信、电话语音、邮件通道。

易管理:管理客户端同时支持C/S、B/S架构;支持按分公司、部门、设备组等进行统一管理或者分级管理;软硬件均支持远程配置、远程升级。

三级告警机制:可根据告警设置进行多种形式的告警,并具有三级告警机制。不同级别的告警可以设置不同的通知方式。并可以灵活设置报警的条件。

网络中断告警:可对其他设备进行集中的管理,监测其联通性并在网络中断时报警。对机房网络连通性进行检测记录。详细记录监控设备定期发送的数据,形成历史数据图表。

远程管理和控制:可以在软件上进行设备的Telnet远程管理设置,可以开关远端的设备,可以对智能设备进行远程维护。

运维管理:管理中心的人员可按需要通过短信、邮件调度维护人员处理故障,并形成维护日志。维护人员可以方便的查找记录数据以定位故障。每次告警的详情都有记录,每次告警解决也有记录,便于分析维护工作效率。对于各种告警数据形成直观的统计报表,方便管理。

组态图功能: 对管理的区域和监控的对象有直观的显示,可自行编辑改动,将设备的状态直观的显示在组态图上。

三维可视化功能:WANGKONG三维可视化平台能以虚拟仿真的形式完整呈现园区、大楼、监控中心等建筑物的结构、位置、线路、设备摆放情况和实时监控信息。
